主要用途及使用特性:
主要用于控制、监控回路及保护线路等场合使用,额定电压:450/750V,电缆导体长期允许工作温度为70℃和90℃两种,敷设温度应不低于0℃。
电缆弯曲半径:
聚氯乙烯绝缘和护套控制电缆:
——无铠装层的电缆,应不小于电缆外径的6倍;
——有铠装或铜带屏蔽结构的电缆,应不小于电缆外径的12倍;
——有屏蔽层结构的软电缆,应不小于电缆外径的6倍。
交联聚乙烯绝缘控制电缆:
——无铠装层的电缆,应不小于电缆外径的6倍;
——有铠装或铜带屏蔽结构的电缆,应不小于电缆外径的12倍;

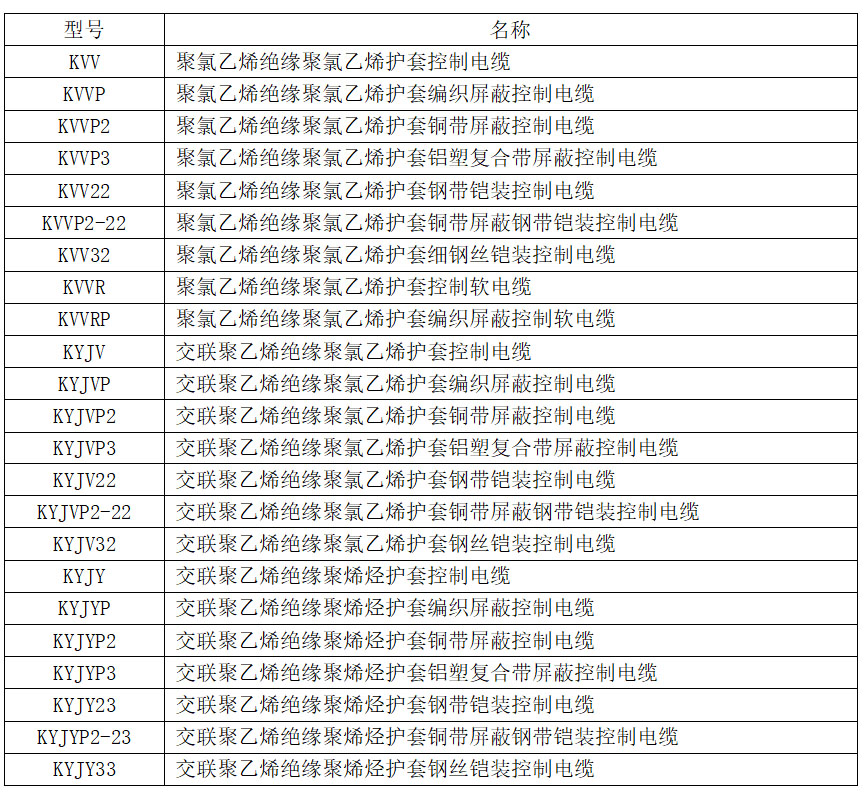

电缆型号名称:
目录
代号表示方法
产品代号
系列代号.....................................................K
材料特征代号
铜导体..................................................省略
聚氯乙烯绝缘...............................................V
交联聚乙烯绝缘............................................YJ
聚氯乙烯护套...............................................V
聚乙烯或聚烯烃绝缘.........................................Y
结构特征代号
编织屏蔽...................................................P
铜带屏蔽..................................................P2
铝/塑复合薄膜屏蔽.........................................P3
软结构(移动敷设).........................................R
双钢带铠装.................................................2
钢丝铠装...................................................3
聚氯乙烯外护套.............................................2
聚乙烯或聚烯烃外护套.......................................3
